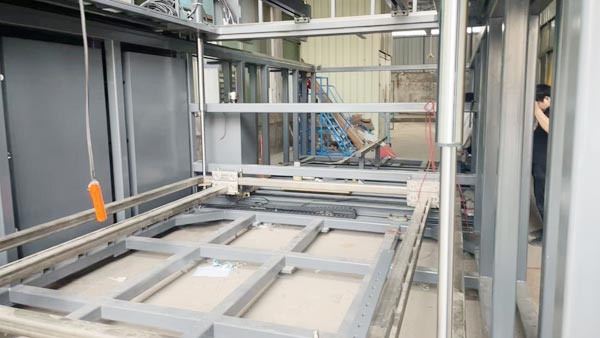

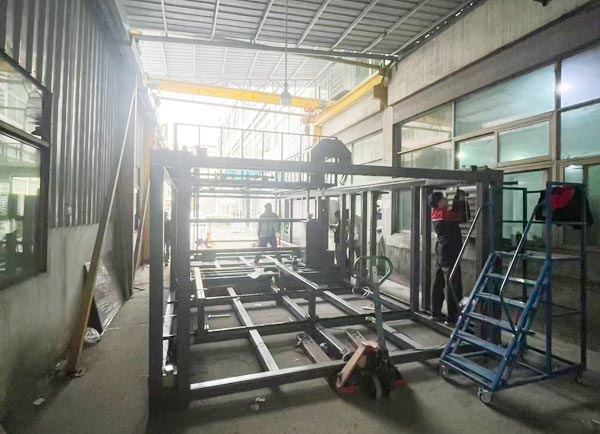

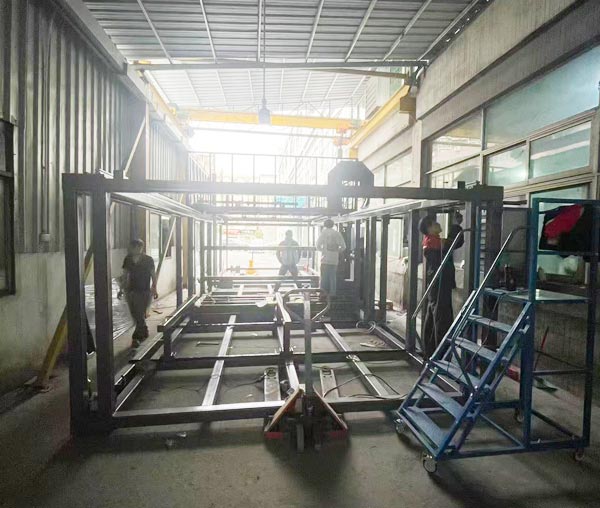

底部球击底部冲击复合试验系统适用于模拟动力电池包、动力电池系统等产品装车后行驶中可能遇到的托底诱发的局部热失控或内部短路，测试过程中实时采集冲击速度、冲击行程等；于实验室模拟产品在实际使用中，可能承受的外力，以此来评定产品的安全性能，并通过试验数据，优化产品，可满足不同规格尺寸的动力电池包、动力电池系统的底部冲击及整车托底试验要求；该试验设备采用电脑控制，伺服驱动，冲击装置及球击装置横纵向位置可远程控制及调整，测试面积涵盖电池包任意位置，XY 移动装置均配置防护，用于保护平台的内部机构免受电解液腐蚀或火烧破坏，设备自带移动升降机构及消防水池，电池包测试失效时可联动横移及升降动作，将电池包沉入消防水池，安全可靠、清洁维护亦极为方便。
可测试的最大电池尺寸：≥长 3000mm *宽 2000mm*高 1500mm。
最大样品质量：≥3000kg（含工装）。

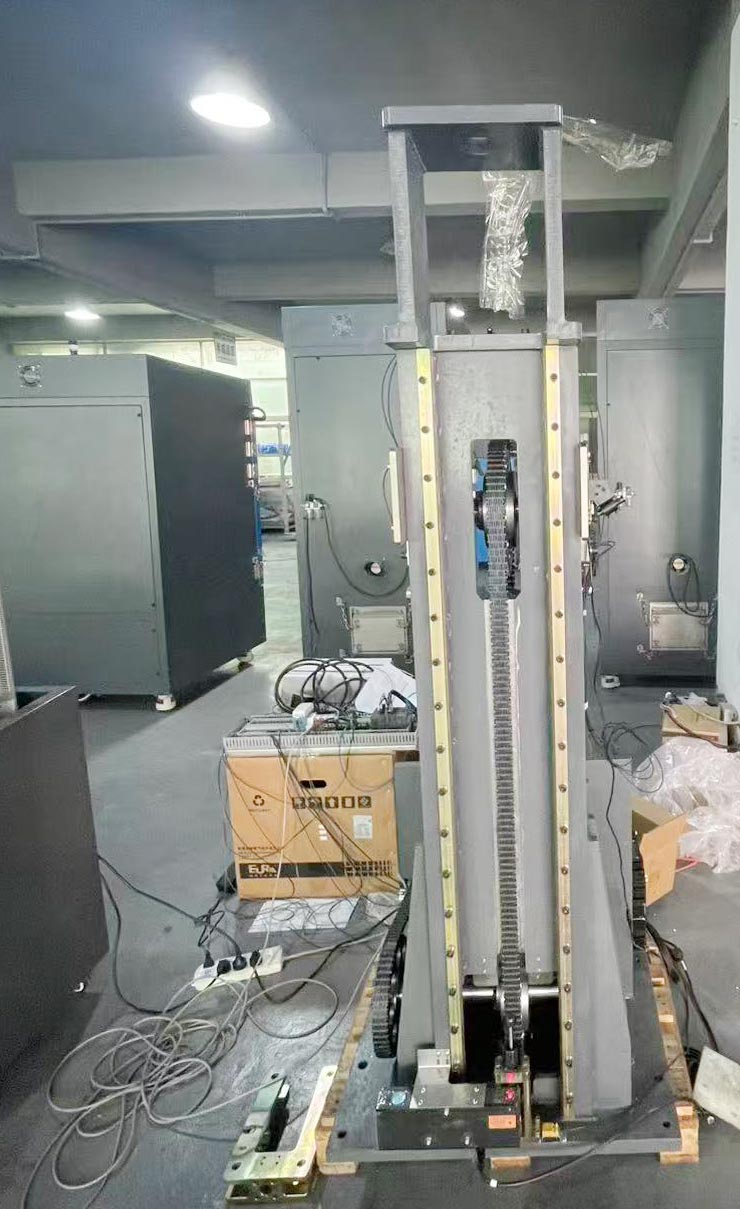

底部冲击系统
冲击方向：自下向上实现托底冲击测试
冲击驱动方式： 高速伺服电机驱动
冲击速度范围： 0～35m/s（可调）
冲击速度 ：冲击瞬间速度显示，单位 m/s
冲击速度精度： ≤±0.5%FS
速度分辨率： 0.01m/s
冲击能量： 0-1800J 范围内可调节
能量分辨率 ：0.1J
能量控制精度 ：≤±2.5%FS
冲击能量控制 使用不同重量冲击球头，配合不同冲击速度，以此控制不同的冲击能量；
冲击角度 0°～70°（可调），垂直方向为 0
冲击角度精度 ≤±0.5%FS
精度检测及校准方式：标定冲击锤头重量，标定冲击速度，通过 E=1/2mv2 得到冲击能量；
球击头和托底头工装
球击头和托底头工装共 12 套（其中 6 套备用），球击头由直径 150mm、直径 75mm、直径 50mm 的实心半球组成，工装需要采用耐高温、耐腐蚀、高强度、
实心钢材料，承受≥100kN 的球击力。托底头由直径 25mm（质量 10kg）、直径 30mm（质量 10kg）的实心半球体、50mm*50mm*200mm（质量 5kg，倒角 5mm）的圆柱体组成，工装需要采用耐高温、耐腐蚀、高强度、实心钢材料，承受 1800J 的托底力。
球击头和托底头安装方式使用螺纹连接，便于安装及拆卸；
最大电池尺寸 长 3000mm * 宽 2000mm * 高 1500mm
底部冲击位置XY 可移动，覆盖整个样品底部，最大覆盖位置范围≥长 3000mm *宽 2000mm 激光对位确定测试位置，远程摄像头观察 XY 自动定位

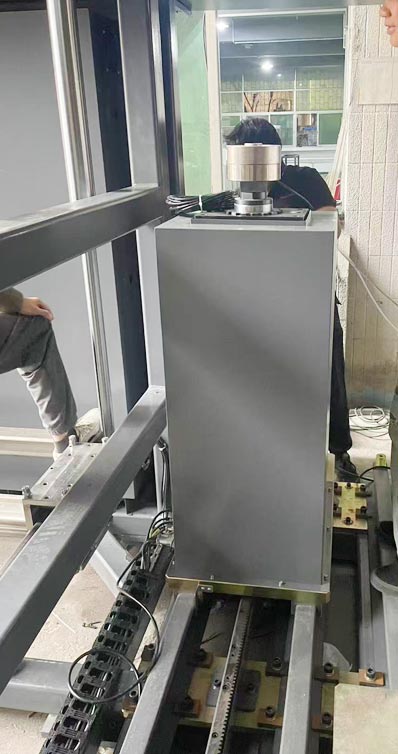

球击/针刺系统
驱动方式 伺服电机驱动，自下而上完成球击或针刺试验试验
球击力范围： 0-100kN 范围内可自由调整
球击力值分辨率： 0.001kN
球击力值力值 20kN~100kN，示值精度±0.5%
力值 0-20kN，力值精度±0.1kN
球击测试速度 0.01~15mm/s 任意设置 其他可定制
速度精度 ±0.5%设置值(优于±0.5%FS)
速度分辨率 0.001mm/s
球击行程 0~400mm 可调
球击行程分辨率 0.001mm
球击行程精度 ±0.5% 实测值/0.05mm
可测试最大电池尺寸 长 3000mm * 宽 2000mm * 高 1500mm
底部球击位置XY 可移动，覆盖整个样品底部，最大覆盖位置范围≥长 3000mm *宽 2000mm
激光对位确定测试位置，远程摄像头观察 XY 自动定位
