二、容积、重量、尺寸及规格型号
|
2.1 产品名称 |
防爆高低温交变湿热试验箱 |
|
2.2 产品型号 |
CZ-A-X5-1000G |
|
2.3 标称内容积 |
≥1m3 |
|
2.4 内箱有效尺寸(mm) |
1000×1000×1000 W×H×D |
|
2.5 外形空间(mm) |
约1200×2121×2428（mm） W×H×D（注：不含门锁及电机的尺寸，此尺寸只做为参考，以最终设计为准） |
|
2.6 重 量 |
约960㎏ |
|
2.7 工作噪音 |
噪声：≤75dB，测量点距离设备正面中轴线1m处（与设备正面垂直），距离地面高度为设备高度1/2处，但距离地面最大高度不大于1.5m，最小高度不小于1m。 |
设备功率、电流和供电电源
|
3.1 机台总功率 |
70KW（以最终设计为准） |
|
3.2 最大电流 |
约106A |
|
3.3 供电条件和电源
|
AC380V三相五线制；电压允许波动范围±10%V； 频率允许波动范围50±0.5ＨZ；TN-S方式供电或TT方式供电 保护地线接地电阻小于4Ω 设备配备符合功率要求的4P空开（带漏电功能） 电缆线一条不短于5米或客户指定，材质及截面积符合载荷要求 |
|
3.4 冷却水要求 |
1. 建议选用冷却水塔:20冷吨以上 2．水管尺寸: DN63，水管铺设来回长度小于3O米。 3. 水压力：≤0.2MPa 4．循环水量: 25t/h以上 5. 客户提供常温水≤30℃接口，厂家提供管路配件对接调试 （注：本方案不含水塔，水塔与试验箱连接管道，水塔安装地基由用户施工并提供安装场地） |
|
3.5 供气需求 |
压缩空气：压力6～8bar，流量≥1m³/h |
四、设备主要技术参数
|
4.1 温度范围 |
温度范围：-70～+150℃ |
|
4.2 湿度范围 |

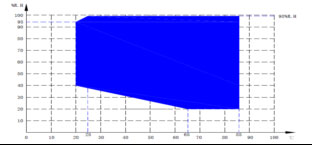

20%R.H～98%R.H（如图）
|
|
4.3 控制精度 |
温度分辨率：0.01℃ 湿度分辨率：0.1%R.H 温度偏差： ±2℃ 湿度偏差：≤±3%R.H； 温度均匀度：≤2℃ 湿度均匀度：≤3%R.H； 温度波动度：±0.5℃ 湿度波动度：± 3%R.H 注：温度均匀度及偏差在环境温度为+25℃，相对湿度≤85％R.H、无试样条件下测得的数值。 |
|
4.4 升温速率 |
-40℃→+85℃ 线性升温5℃/min（带载条件下） -70℃→+150℃ 全程平均升温10℃/min |
|
4.5 降温速率 |
85℃→-40℃线性降温5℃/min（带载条件下） 150℃→-50℃平均降温10℃/min |
|
4.6 产品负载 |
带负载50KG铝锭 |
安全防爆设计
|
7.1 声光报警装置 |
设备异常报警或故障 可通过声音，光电等方式来报警， 告知设备情况。
|
|
7.2 防爆动力配电箱 |
配置防爆动力配电系统，在存在火花危险，爆炸和火灾危险等因素环境采用的电气设备和器材，设计时根据其环境危险程度选用适合环境防爆要求的型号规格。所采用的设备和器材，应符合国家现行技术标准(括国家标准和地方标准)。有接线板的防爆接线盒出厂时，根据产品标准的规定，也应有铭牌标志。 |
|
7.3 防爆电机 |
配置防爆电机可用于易燃易爆场所，符合国家现行技术标准(括国家标准和地方标准)。有接线板的防爆接线盒出厂时，根据产品标准的规定，配置有铭牌标志 |
|
7.4 防爆加热器 |
配置加热器可用于易燃易爆场所，符合国家现行技术标准(括国家标准和地方标准)。有接线板的防爆接线盒出厂时，根据产品标准的规定，配置有铭牌标志 |
|
7.5 防爆一体温度传感器 |
配置防爆一体温度传感器可用于易燃易爆场所，符合国家现行技术标准(括国家标准和地方标准)。有接线板的防爆接线盒出厂时，根据产品标准的规定，配置有铭牌标志 |
|
7.6 防爆挠性连接管 |
防爆无缝接头，更加密封隔绝隐患加厚橡胶/加厚波纹内管隔爆无忧 |
|
7.7 LED防爆照明灯 |
产品功率:100w 光源类型:LED芯片 灯体材质:压铸铝材+钢化玻璃 防护等级:防水IP6/防爆ICT6/防腐WF2 照射面积:45-120m2照射距离:10-15m |
